RTP示波器

產品描述

　　主要特點

　　· 帶寬：4 GHz 至 16 GHz

　　· 最大采樣率：40 Gsample/s

　　· 最大存儲深度：每通道 3 Gpoints

　　· 最高 16 位分辨率

　　· 所有觸發類型均支持全帶寬

　　· 實時信號完整性

　　· R&S^®RTP 高性能示波器將優異的信號完整性與波形捕獲率相結合。它結構緊湊，內部集成定制化的前端 ASIC 和實時處理硬件，能夠以全新的速度執行準確測量。

　　· 波形捕獲率高達 750,000 波形/秒，可快速查找故障

　　· 高精度數字觸發，無帶寬限制

　　· 實時去嵌，用于觸發和快速波形捕獲

　　· 緊湊設計，靜音運行，適用于任何實驗室環境

　　· +/-0.25 dB 平坦頻率響應，實現準確測量

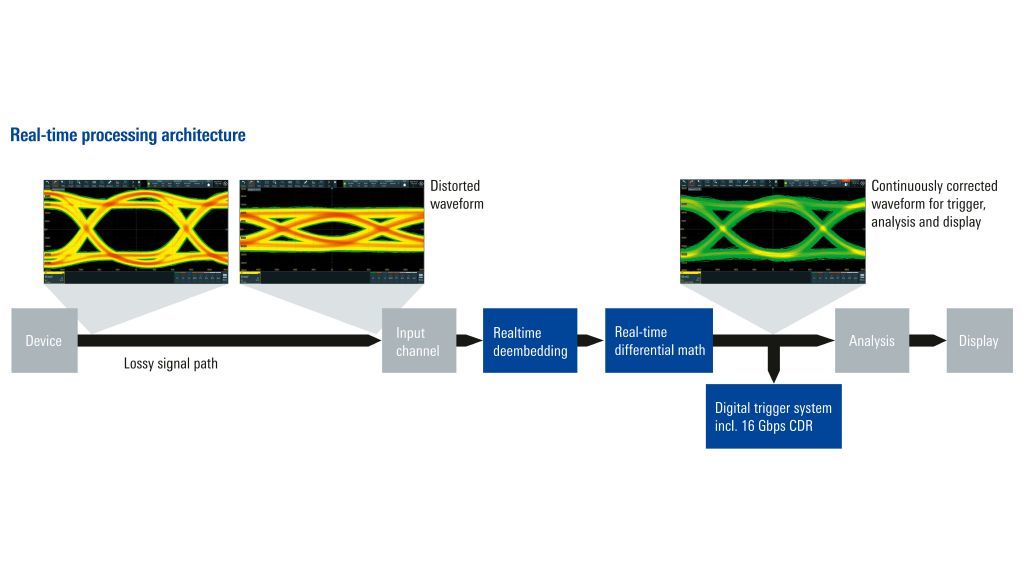

　　實時信號完整性

　　快速執行高精度測量

　　羅德與施瓦茨積累了豐富的專業技術，設計出高水平的模擬集成電路。在模數轉換器后直接使用功能強大的下行處理組件對被測設備的傳輸路徑進行實時校正，同時保持 750,000 波形/秒的最高波形捕獲率,

　　? 平坦的頻率響應和良好的無雜散動態范圍，可實現高精度測量

　　? 實時去嵌，用于快速波形捕獲和高精度觸發

　　? 針對差分信號的實時數學運算

　　? 基于硬件加速的直方圖和模板測試

　　? 16 位 HD 模式增加實時分辨率

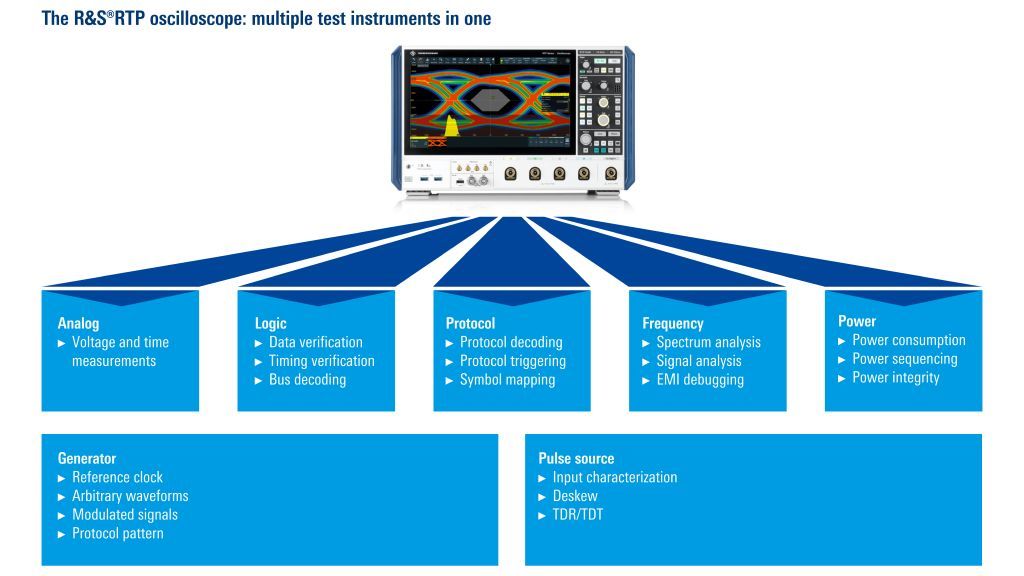

　　多種儀器功能

　　集成式設備的時間相關性測量

　　R&S®RTP 示波器將多種測試儀器功能集于一體，可對多種信號類型執行時間相關性分析:

　　? 高帶寬模擬通道，可用于測量高速信號和寬帶射頻信號

　　? 快速響應 FFT，可用于頻域分析

　　? 400 MHz 通用混合信號示波器，具備 16 個通道，可用于低速串行總線的邏輯分析或協議測試

　　? 豐富的串行協議選件可供選擇

　　? 支持多路 18 位高精度電壓和電流通道(4 +4)

　　? 雙通道 100 MHz 任意波形發生器

　　? 16 GHz 差分脈沖源

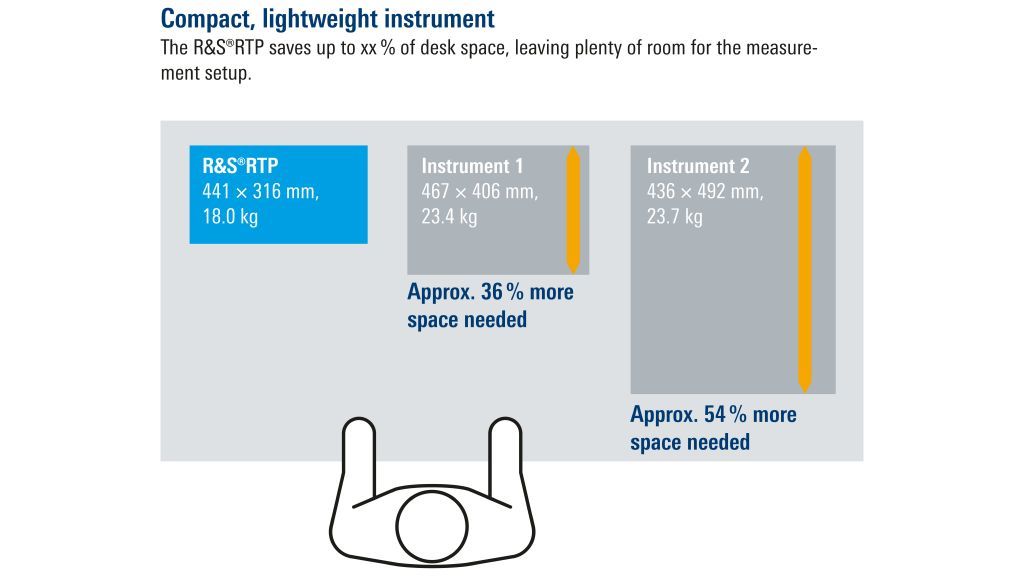

　　結構緊湊，輕松配置

　　滿足未來需求的 4 GHz 至 16 GHz 平臺，適合所有實驗室環境

　　R&S^®RTP 平臺采用專業設計，僅占用較小的工作臺空間，并可實現靜音操作。此平臺滿足未來需求，具有多個選件插槽以及帶寬和內存升級選件，具備安全投資性能。

　　? 緊湊、靜音的高性能示波器，適合所有實驗室環境

　　? 根據用戶需求可升級:4個硬件選件插槽、軟件選件以及帶寬和內存升級

　　? 使用觸摸屏和羅德與施瓦茨標準圖形用戶界面，快速操作儀器
