MXO 5

產品描述

主要特點

· 帶寬：350 MHz 至 2 GHz(四通道);100 MHz 至 2 GHz(八通道)

· 波形捕獲率超過 450 萬波形/秒的示波器

· 業內出眾的系統架構：18 位垂直分辨率/12 位 ADC

· 業內出色的標配存儲：500 Mpts

· 高達 45,000 FFT/s 的同步頻譜采集率和多達 4 個頻譜

· 新一代示波器，以創新演進應對更多挑戰

· R&S^®MXO 5 系列示波器實現技術性突破，能夠更快了解和測試電子系統。

R&S^®MXO 5 系列示波器提供優越的四通道和八通道型號，并采用先進技術，能夠快速提供準確結果，是行業領先產品。

· 示波器采用先進的定制化技術并具備突破性功能，能夠洞察電路行為并提供重要見解。

· R&S^®MXO 5 系列配備出色的 15.6" 全高清電容式觸摸屏，操作噪聲非常低，最大限度地提高了性能并減少了功耗。

更加快速地洞察全局

...快速更新的洞察與分析

? 全球首款波形捕獲率超過450萬波形/秒的八通道示波器

? 全球首款多路通道的總波形捕獲率高達1800萬波形/秒的八通道示波器l高達 99%的實時信號采集

? 同時進行4路FFT頻譜分析

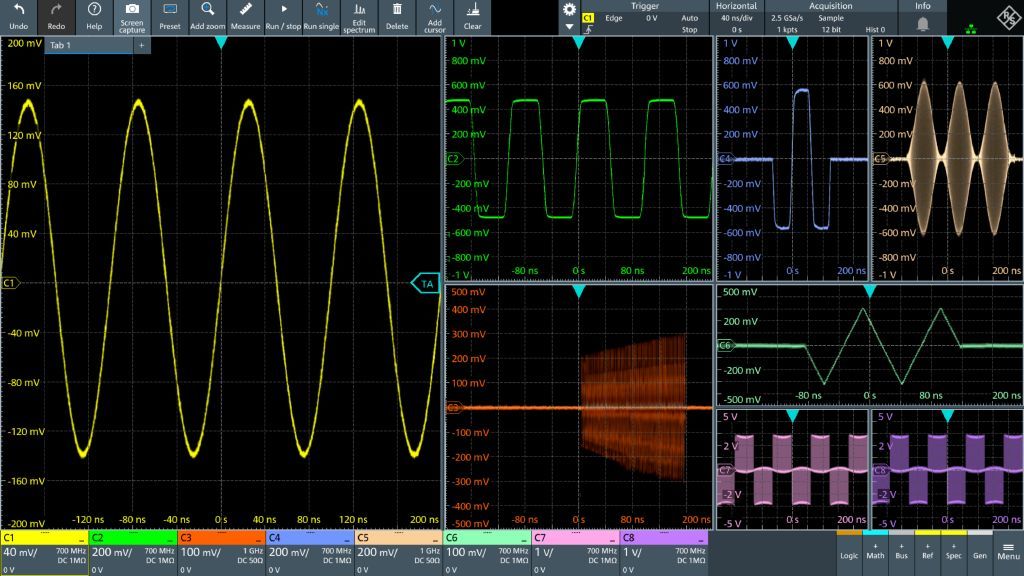

使用八路通道查看所有細節

準確查看信號

...八路通道提供低噪聲和高垂直分辨率

? 12位ADC垂直分辨率，支持所有采樣率，不會降低性能

? 18位架構，提供HD模式

? 1 mV/div和2 GHz全帶寬下噪聲低至130 pv

? 全帶寬下垂直刻度低至500 uVldiv，偏置范圍可達5V

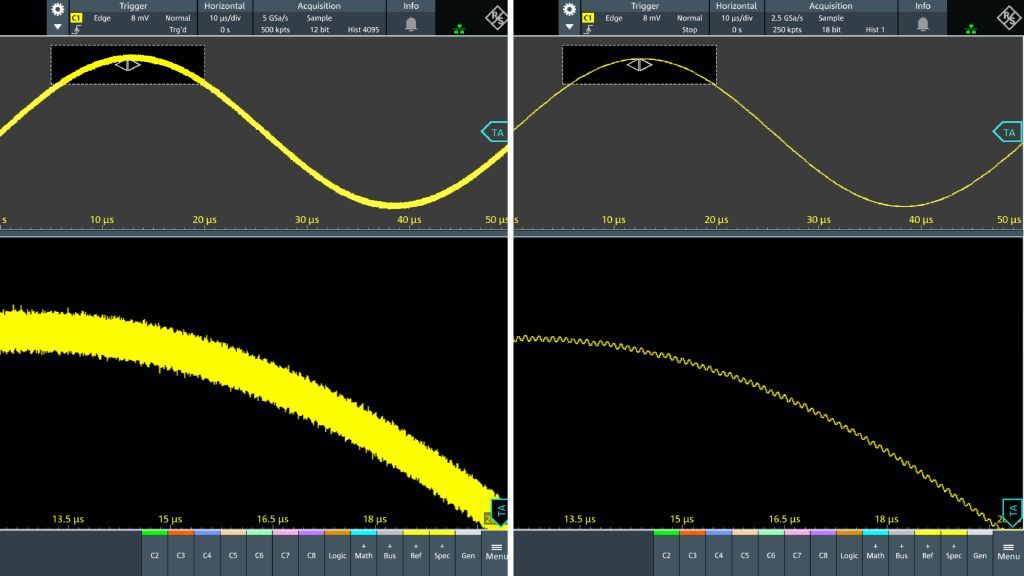

一般垂直分辨率(左)與 18 位分辨率 HD 模式(右)

采集時間更長

...出色的標配存儲深度

? 每路通道的存儲深度高達500 Mpts

? 標配分段存儲，提供10,000個分段

? 標配歷史模式，支持10,000次采集

? 每通道內存可選擇擴展至1 G pts，提供一百萬個分段/存儲捕獲

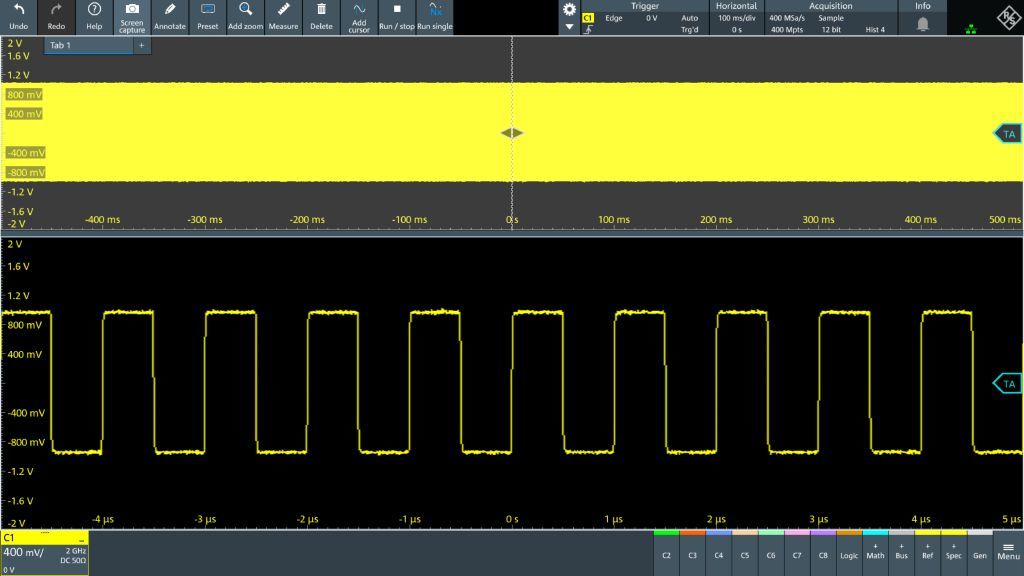

全內存下總采集時間長達 1 秒

對每個細節進行觸發

...高精度數字觸發

? 全球首款觸發靈敏度高達0.0001垂直分格的八通道示波器

? 全球首款可調觸發遲滯的八通道示波器

? 觸發重置時間小于21 ns

? 觸發抖動僅為1 ps

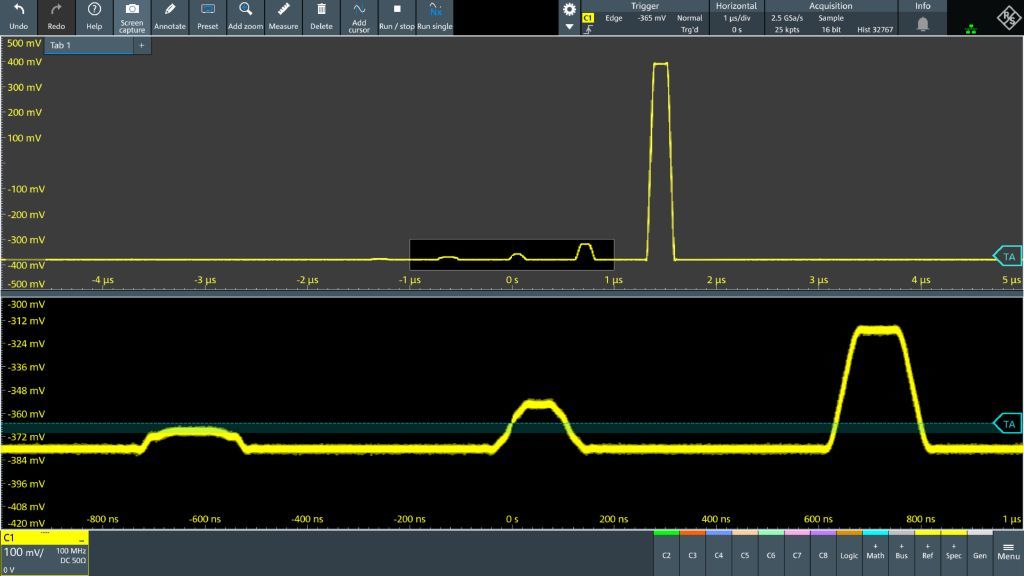

數字觸發和 HD 模式實現靈活觸發

多頻譜更新

...提供更多強大功能

? 全球首款具有4個頻譜和獨立時頻域控制的八通道示波器

? 全球首款速率高達45,000 FFT/s的八通道示波器

? 可獨立控制的射頻和時域視圖

? R&S®MXO5標配業內出眾的頻譜功能

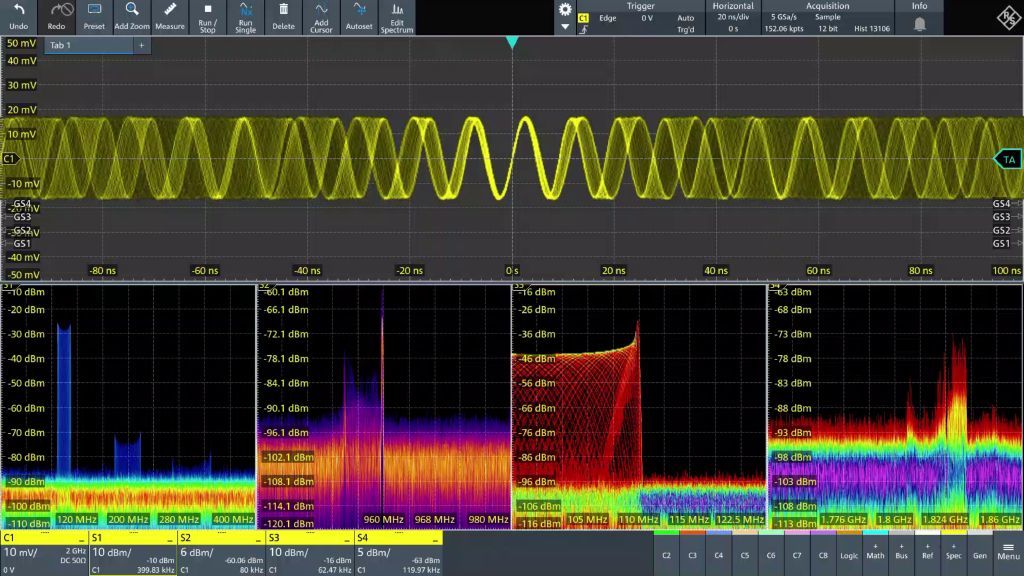

同步提供多達 4 個頻譜
